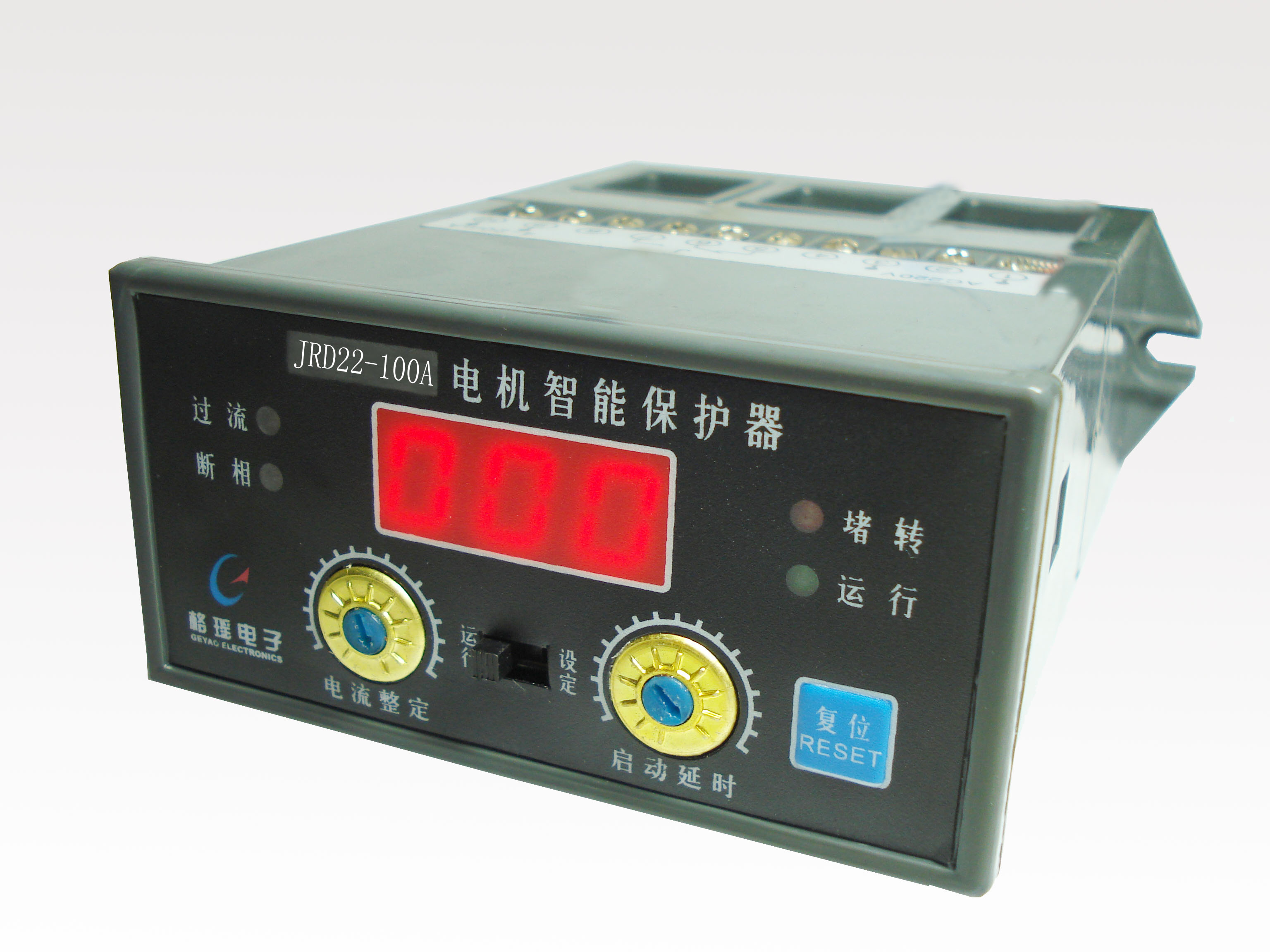

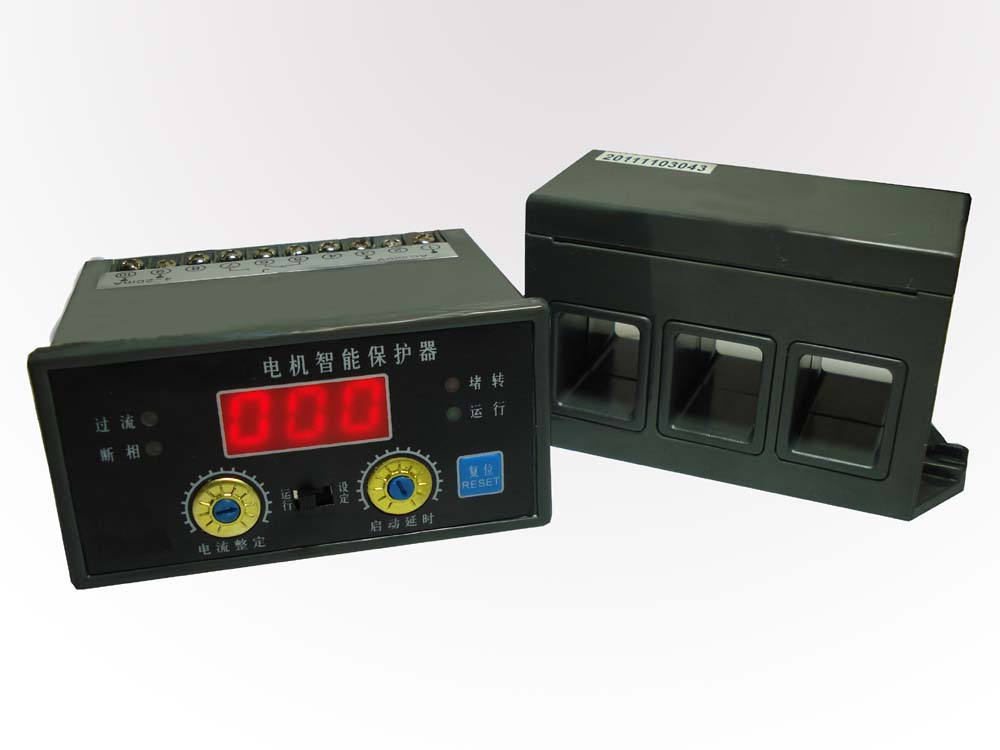

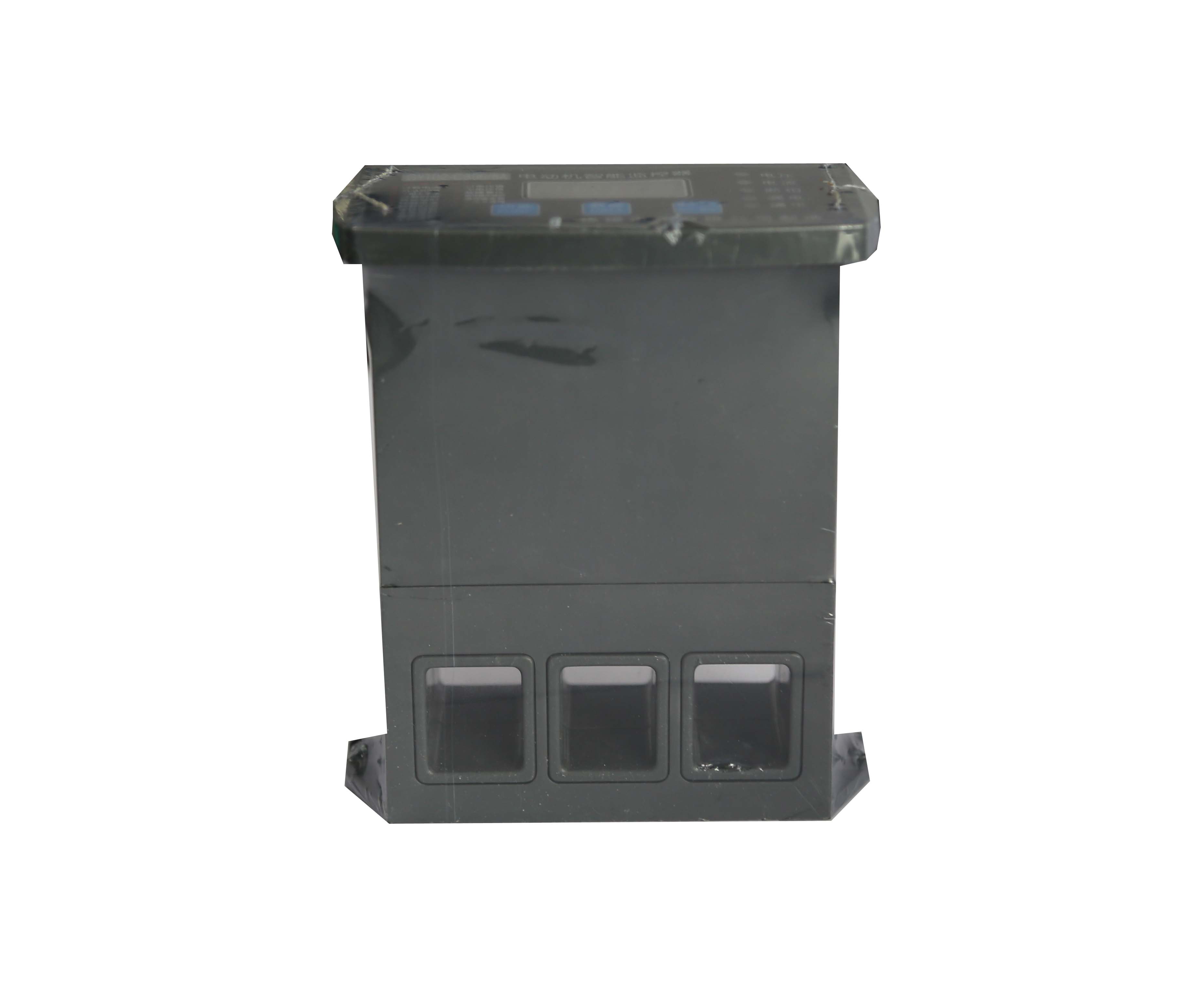

JRD22电机智能保护器

关键词：

所属分类：

电动机保护器系列

产品描述

JRD22电机智能保护器说明书

一、概述

本公司是一家从事于电机智能保护器科研、生产、销售、技术支持的新型技术企业。对电动机的保护有深入的研究，本公司生产的电机保护器具有价低、物美，品种齐全，性能卓越深受用户的喜爱。本产品核心部件均采用美国MICRHIP公司新型十六位单片机及控制器配低功耗集成电路开发而成的，该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，工作稳定可靠、精度高、保护参数设定简单方便和数字化、智能化、网络化等特点，可满足不同层次用户的要求。广泛应用于电力、石油、冶金、化工、矿山、水泥、纺织等工业电动机及三相电力系统，作过热、过载、欠载、断相、过压、欠压、堵转、漏电、三相电路不平衡保护。是一种提高电机安全和自动化管理水平的智能化仪器更佳理想产品。

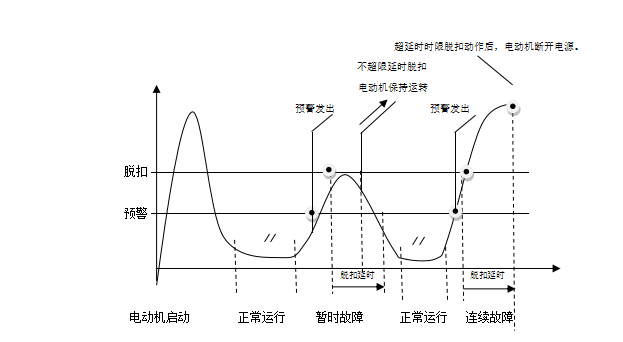

电动机预警、脱扣延时、脱扣示意图

依据电机制造商的规范和过程控制要求设置预警和脱扣参数


一、 安装操作
a. 过电流保护设定方法：把面板上的拨动开关拨至设定位置，调整电流调节电位器使电流显示器数字为该电动机的额定电流值，再把开关拨至运行位置，此时显示器上的数字为该电动机的工作电流。
b. 启动延时设定方法：启动前可调至最小，总之启动延时时间要根据用户设备需要自行调整。
c. 复位方法：当电机发生故障跳闸后，故障指示灯亮，保护器处于记忆状态，按下面板上复位键方可复位。

二、接线端子说明


l J1为保护接点；J2为常开接点。

l 带漏电功能将零线接9，外壳地地线接入10.

l 特殊要求有关二次接线方法根据用户不同要求，届时补充。

三、技术参数
触点容量：AC220/5A AC380V/3A 电寿命≥10⁵次
触点特性：触点J公共常开常闭，若要求特制需订购生产
电流输出： DC4-20mA电流信号输出（需选型指定）
工作电压：AC220V±15% AC380V±15% 50Hz±2%其他规格订购生产
允许误差：±5%
分体显示：距离小于5m，标准配置100cm
外形尺寸：95mm×48mm×124mm

四、外形结构及安装尺寸




注：1、电机低于1.5KW，主回线穿过保护器需绕匝数，保证空载电流大于1.5A。
    2、电流大于200A的电机，需配三个变比互感器，二次线路穿过保护器需绕5匝。
